Porsche PIWIS-4
Porsche PIWIS-4（ポルシェ専用診断システム）概要

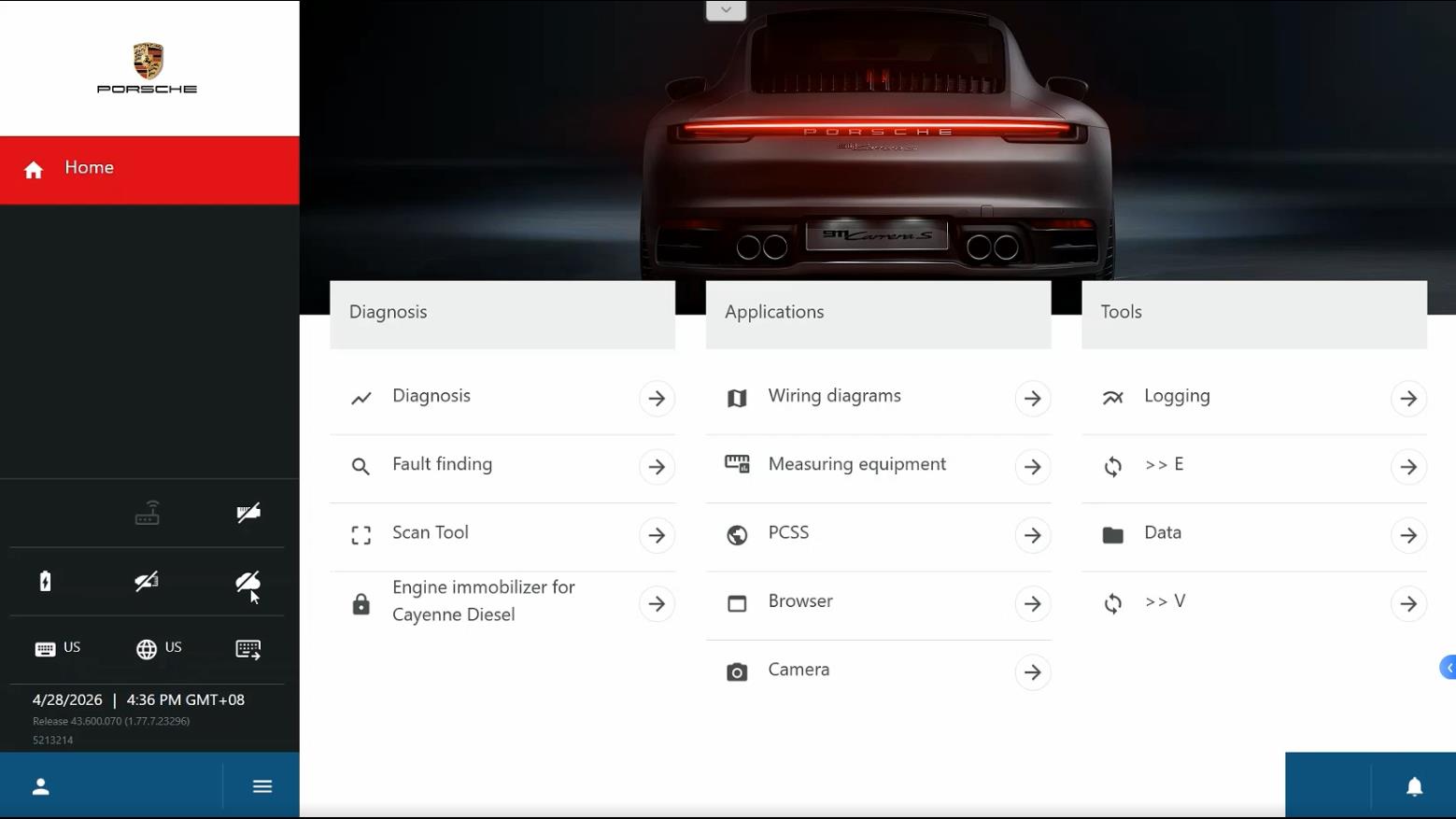

Porsche PIWIS-4 は、Porsche車両の診断・故障探求・実測値確認・各種サービス機能などを行うための Porsche専用診断システムです。
汎用診断機ではアクセスできないPorsche固有の診断機能や、車両システムに沿った故障探求を行うことができ、 Porscheを扱う整備工場における専門診断環境として活用できます。
ソニックドライブでは、PIWIS-4診断環境をセットアップしたPanasonic Toughbook FZ55と、 ACTIA製 Porsche Tester VCI（PT4G）を組み合わせたシステムとして提供します。
PIWIS-4でできること

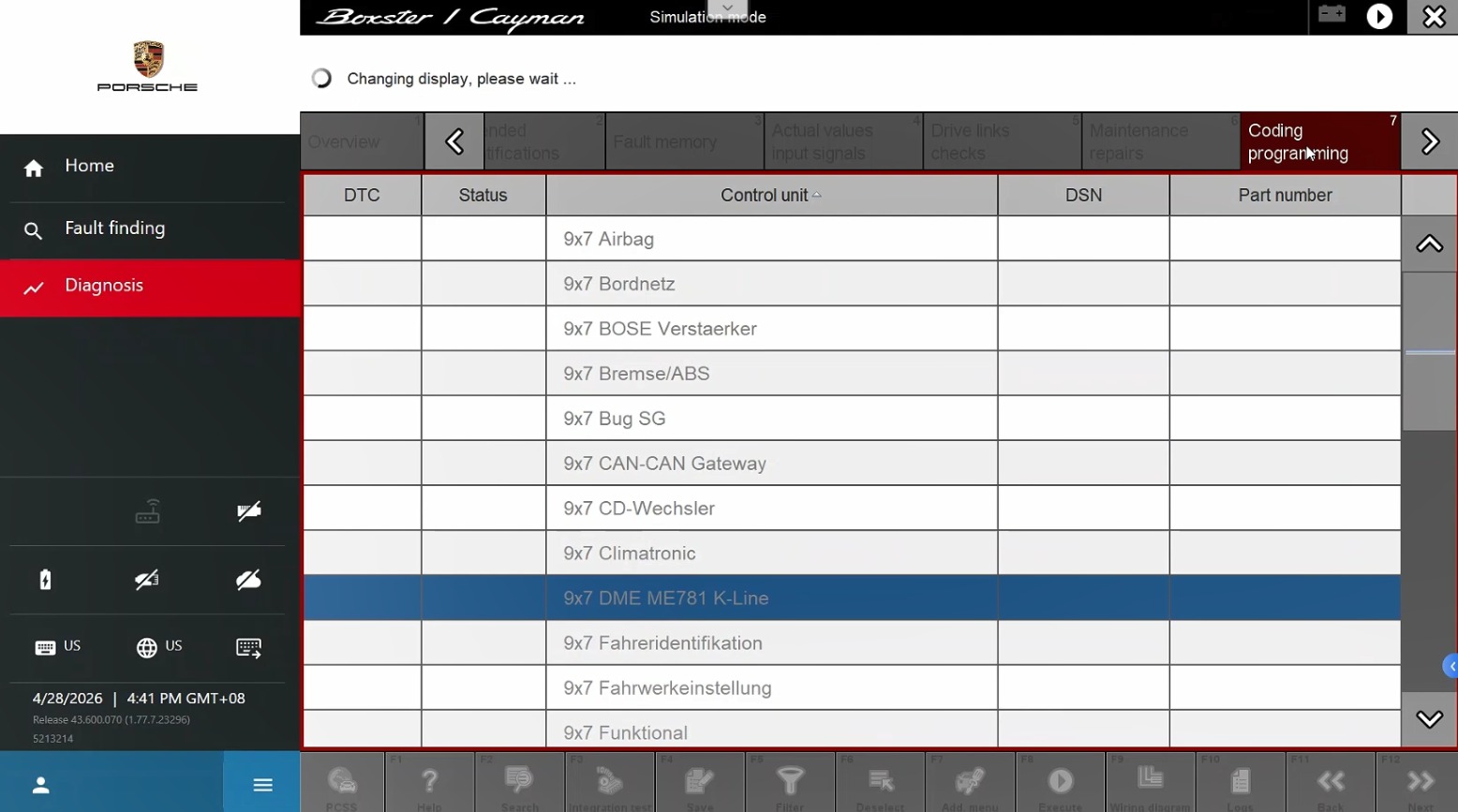

1｜車両診断・故障コードの確認
車両に搭載された各コントロールユニットへアクセスし、DTC（故障コード）の読取り・消去、 ECU情報や部品番号などの確認を行います。
- DTC（故障コード）の読取り・消去
- コントロールユニット情報の確認
- ECU識別情報・部品番号等の確認
- 車両全体のシステム診断
- 各ECUへの個別アクセス
2｜実測値・入力信号の確認
各コントロールユニットが認識しているセンサー値や入力信号などを確認できます。 故障コードだけでは原因を特定できない場合に、実際の車両状態を確認しながら原因を切り分けるための重要な機能です。
- センサー値・実測値の確認
- スイッチ・入力信号の確認
- ECU内部ステータスの確認
- 車両状態を見ながらの故障原因切り分け
3｜アクチュエータテスト・作動確認
対応するコントロールユニットでは、診断機から各アクチュエータを作動させ、 システムが正常に動作するか確認できます。 部品交換前の切り分けや、故障箇所の特定に活用できます。
4｜Fault Finding（故障探求）
PIWIS-4には単純なDTC確認だけでなく、Porsche車両の故障原因を追っていくための Fault Finding（故障探求）機能が用意されています。 「故障コードを読むだけ」の汎用診断機とは異なり、より深い診断・原因特定を行う際に活用できます。
5｜サービス・メンテナンス機能
車両・年式・コントロールユニットに応じて、整備や部品交換後に必要となる各種サービス機能を実行できます。
- サービス関連作業
- 学習値・適応値関連作業
- 部品交換後の各種設定
- メンテナンス関連機能
- 対応ECUの各種リセット・調整
※実行可能な機能は、車種・年式・搭載ECU・作業内容によって異なります。
6｜幅広いPorscheモデルに対応

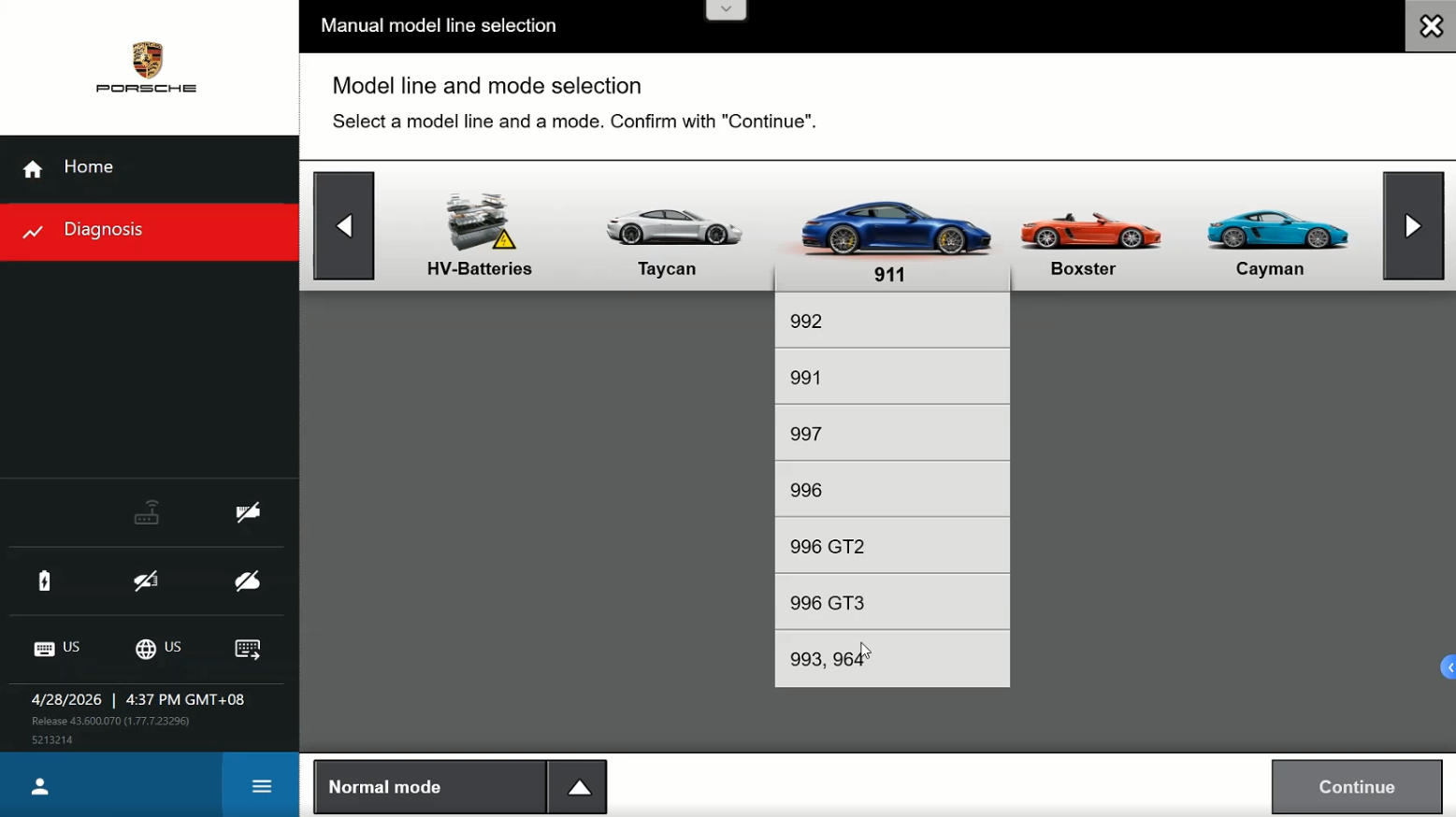

PIWIS-4では新しいPorsche車両だけでなく、複数世代のモデルラインを選択できます。 実機環境では、911系の 992 / 991 / 997 / 996 / 993・964 などのモデルラインを確認できます。 そのほかTaycan、Boxster、Caymanなど、各Porscheモデルの診断環境を備えています。

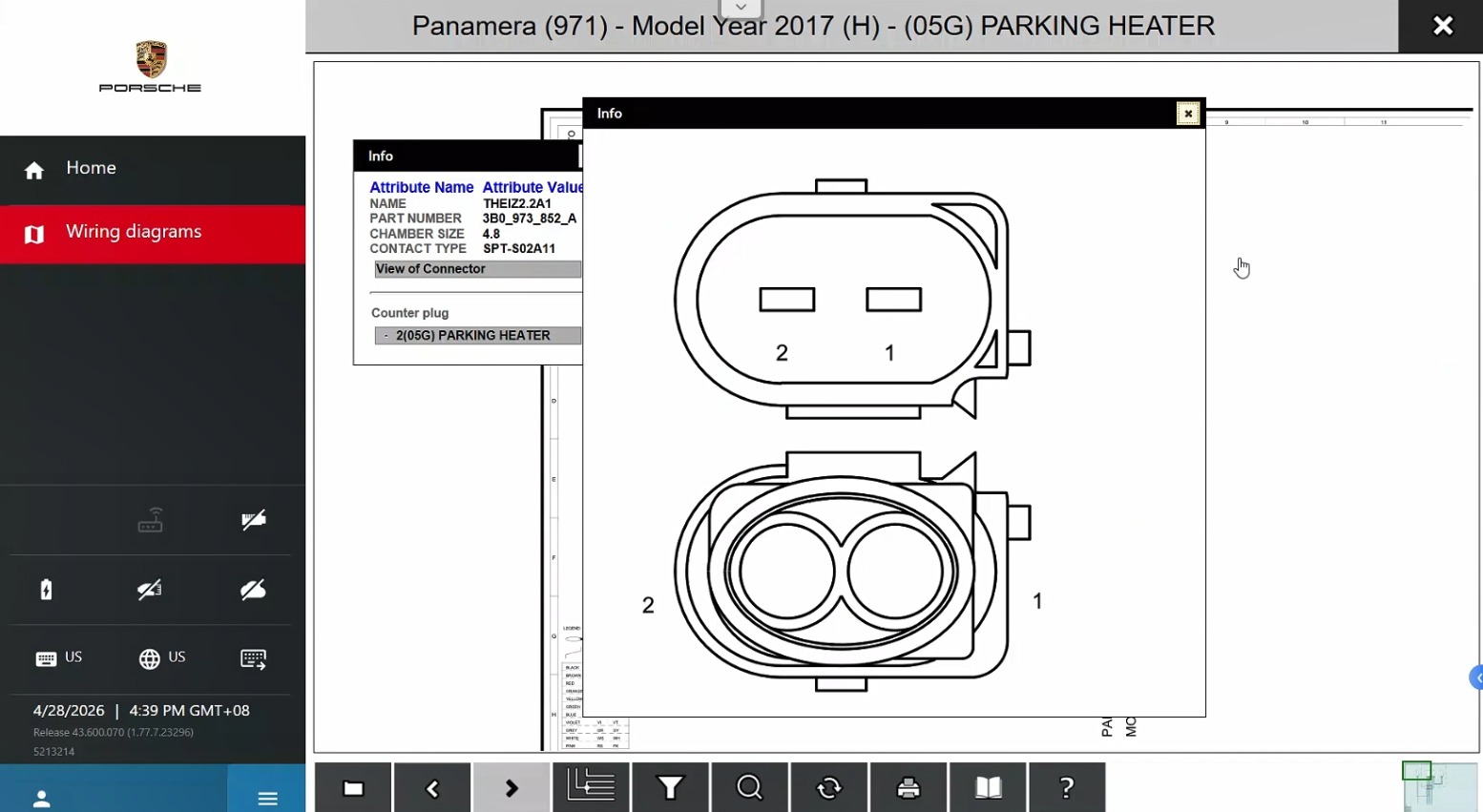

Wiring Diagrams（配線図機能）｜オプション
PIWIS-4では、配線図ライセンスを追加することで、Porsche車両の配線図をPIWIS環境から確認できます。
回路図だけではなく、コネクターやピン配置など、電装系の故障探求に必要となる情報を確認できるため、 実車診断と組み合わせて効率的に故障原因を追うことができます。
DTC確認 → 実測値確認 → 配線図確認 → コネクター／配線点検 という一連の故障探求を、同一の診断環境で進めることができます。

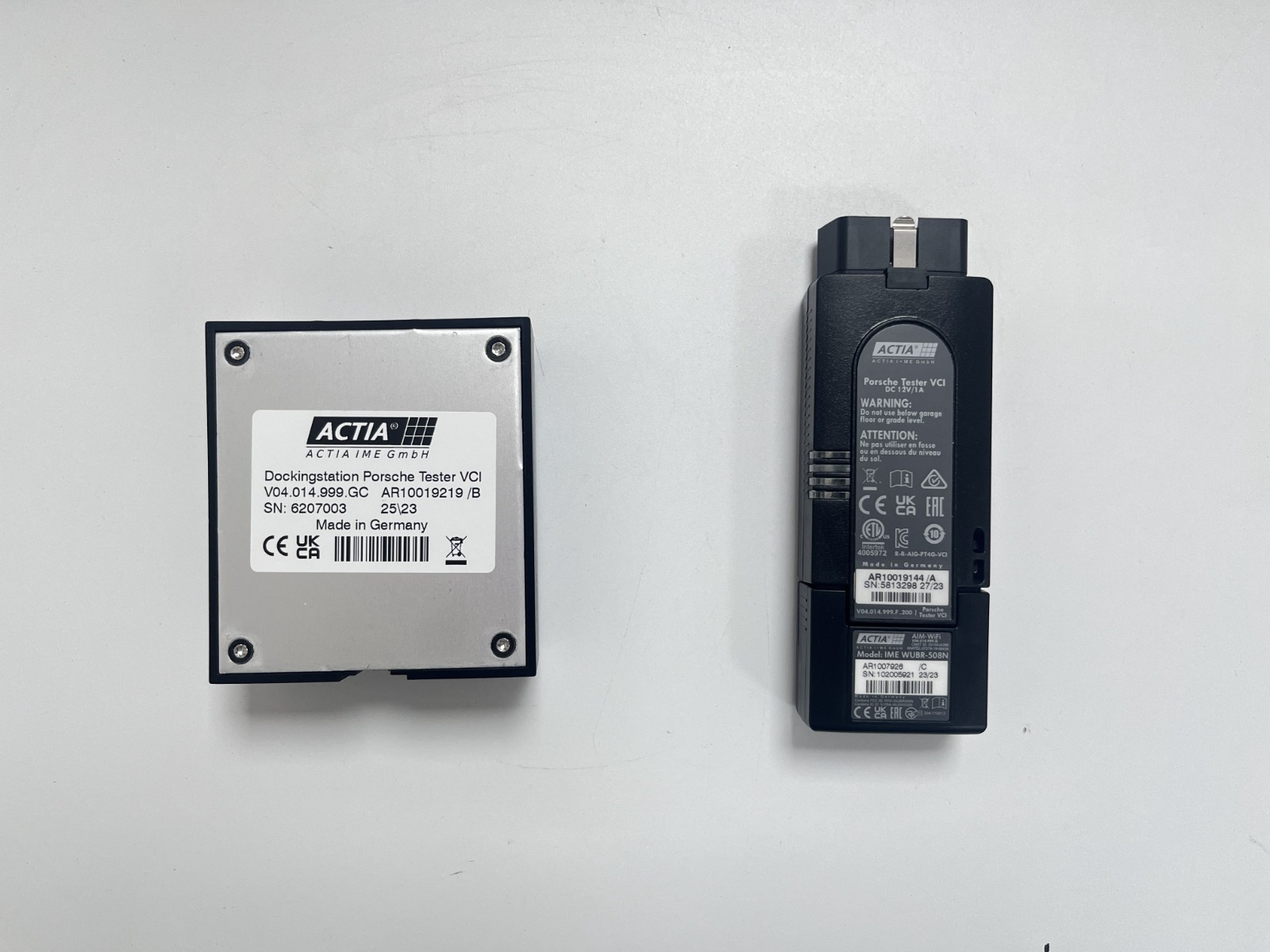

Porsche Tester VCI（PT4G）
車両との通信には、ACTIA製 Porsche Tester VCI（PT4G）を使用します。 Porsche診断環境向けのインターフェースで、専用Docking Stationと組み合わせて使用します。
ACTIA / Porsche Tester VCI / Made in Germany
オンライン機能について【重要】
本製品の通常提供環境では、Porsche本国サーバーへのオンライン接続を必要とする コーディング・プログラミングには対応しておりません。
これらのオンライン作業には、別途 Porsche PPN（Porsche Partner Network）オンライン環境が必要です。 PPNオンライン作業が必要な場合は、別途ご相談ください。
※車両・作業内容・Porsche側システムの稼働状況等により、対応可否が異なる場合があります。
※通常のPIWIS-4環境にオンラインコーディング／プログラミング機能が含まれるという意味ではありません。
こんな工場さまにおすすめです
- Porscheの入庫があり、診断精度を上げたい
- 汎用診断機では情報が不足し、原因切り分けに時間がかかる
- Porsche専用の故障探求・実測値・サービス機能を活用したい
- 配線図を含めた専門診断環境を整えたい
- Porsche整備を自社の専門性・強みとして高めたい
ハードウェア構成
| 内容 | 構成 |
|---|---|
| ノートパソコン | Panasonic Toughbook FZ55（リファービッシュ品）／SSD搭載 |
| 車両通信インターフェース | ACTIA Porsche Tester VCI（PT4G） |
| VCI Docking Station | ACTIA Porsche Tester VCI用 Docking Station |
| 接続ケーブル | 車両接続ケーブル、USBケーブル等 |
ソフトウェア構成
| 内容 | 構成 |
|---|---|
| 診断ソフトウェア | PIWIS-4 診断環境 |
| 主な診断機能 | DTC診断、実測値、入力信号、アクチュエータテスト、Fault Finding、サービス機能等 |
| 配線図 | 年間ライセンスによるオプション提供 |
| オンラインコーディング／プログラミング | 通常提供環境では非対応。別途PPNオンライン環境が必要 |
| ソフトウェアバージョンアップ | 年間更新対応 |
車種・年式・搭載ECU・作業内容によって、利用可能な診断機能やサービス機能は異なります。
ご検討中の作業内容がある場合は、導入前にソニックドライブまでご相談ください。
